branchement_relai_pour_coupure_moteur

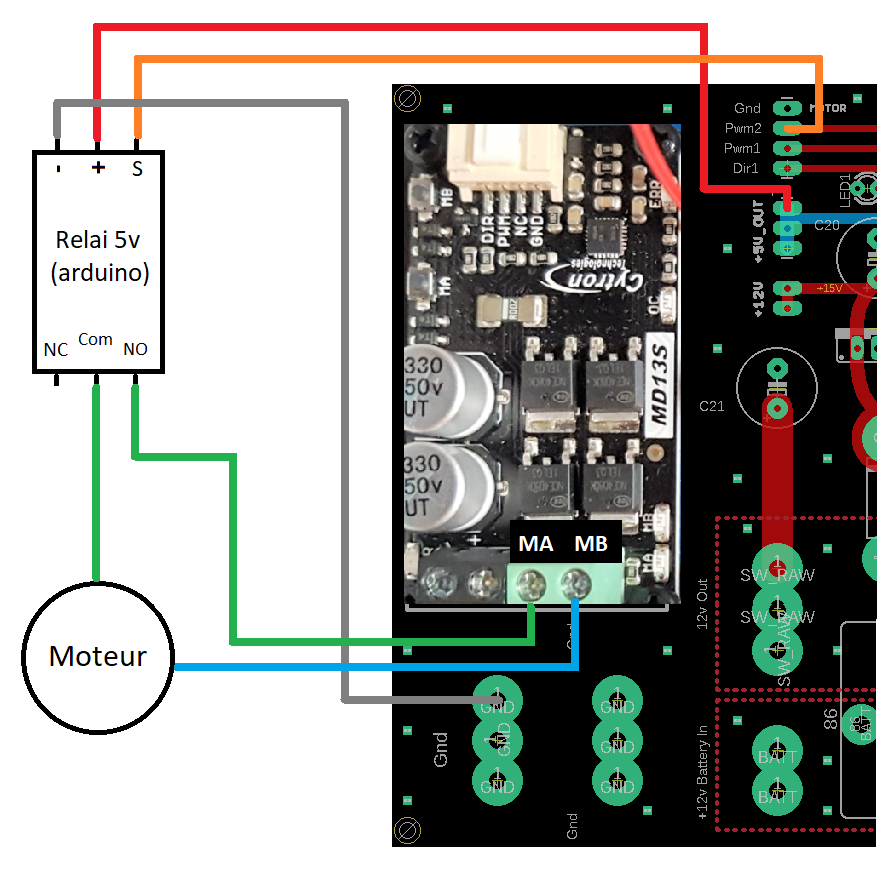

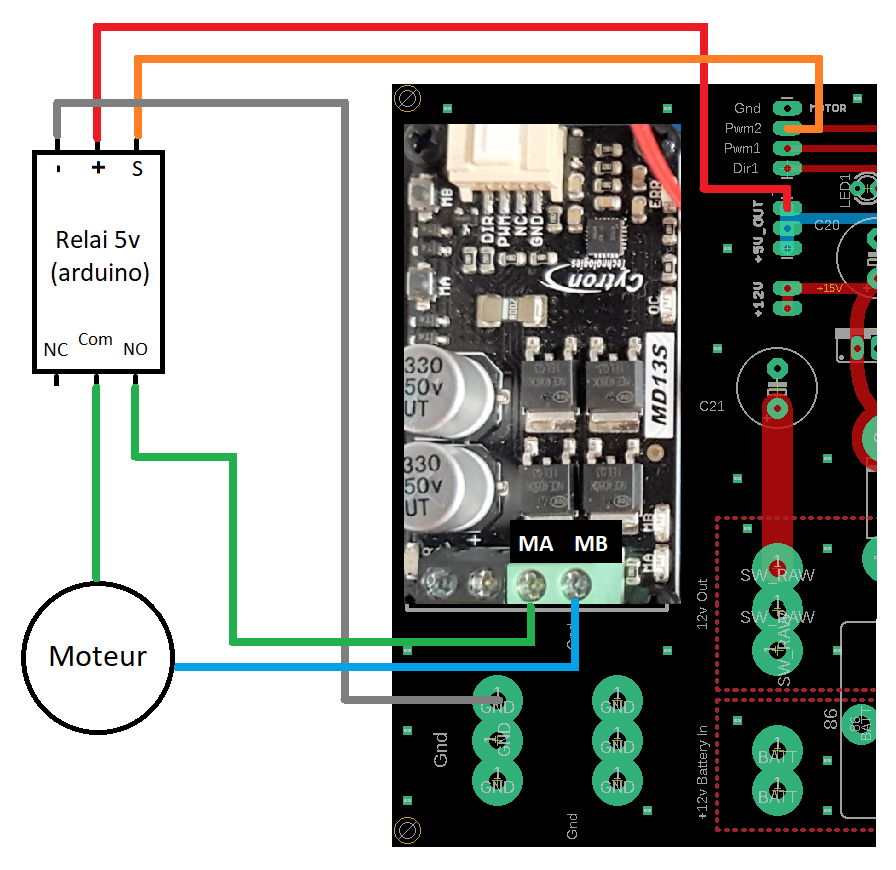

Ci-dessous un schéma permettant de couper totalement la tension amenée au moteur et ainsi le rendre moins dur à tourner, dans le but de pouvoir tourner le volant sans avoir à débrayer le moteur.

Cela est dû à la tension induite lorsque vous tournez le volant car dans ce cas le moteur se comporte comme un générateur. Cependant, mêmes libres, certains moteurs restent assez difficiles à tourner.

Attention, ce schéma de cablage n'est valable que si vous utilisez un cytron.

Ce système utilise un relai (type relais Arduino) alimenté en 5v et dont le signal est branché sur la broche Pwm2 du PCB :

  • Vin 5v Relai : Une des bornes 5v disponible sur le PCB
  • Gnd relai : Une des bornes Gnd disponible sur le PCB
  • Signal relai : Pwm2 du bornier “Motor” du PCB

En sortie du relai, on utilise les bornes COM et NO (Normalement Ouvert/Normaly Open), le moteur est donc entièrement coupé du circuit si rien n'est envoyé sur le signal.
