branchement_convertisseur_12v_24v

La plupart des moteurs utilisés au volant sont des moteurs 24v et votre tracteur généralement en 12v, il est nécessaire d'ajouter un convertisseur afin d'augmenter l'intensité envoyée au moteur. (on peut noter qu'en règle générale, un moteur 24v peut être alimenté en 12v mais perd de ses capacités, ce n'est donc pas conseillé). On trouve assez facilement ce genre de convertisseur sur internet (Amazon…), il est nécessaire de choisir un 10A minimum.

Ce genre de convertisseur peut chauffer si on lui demande beaucoup de puissance, il est donc conseillé de le placer à l'extérieur du PCB.

De même, mieux vaut le surdimensionner pour éviter la chauffe.

Ces convertisseurs ont généralement 4 fils :

  • 2 fils pour l'entrée 12v (+ et -)
  • 2 fils pour la sortie 24v (+ et -)

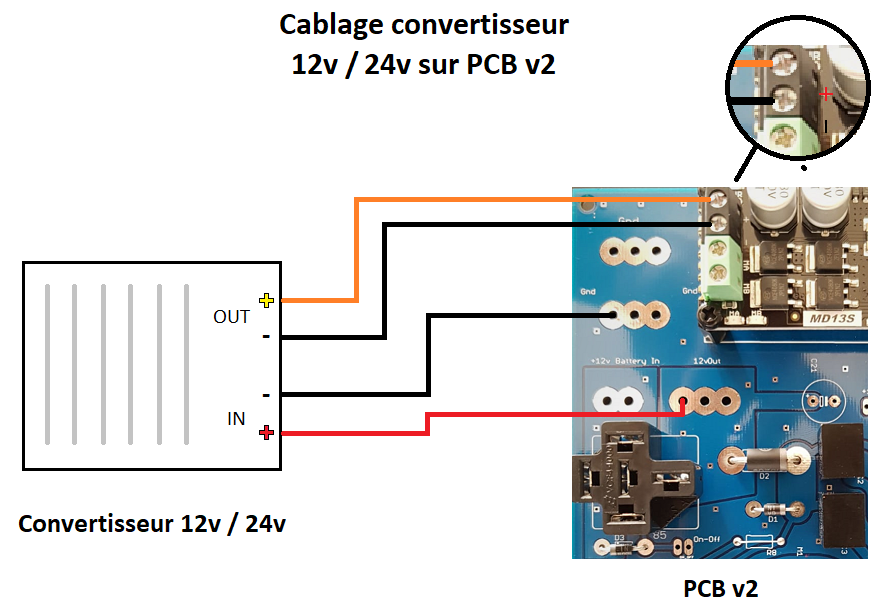

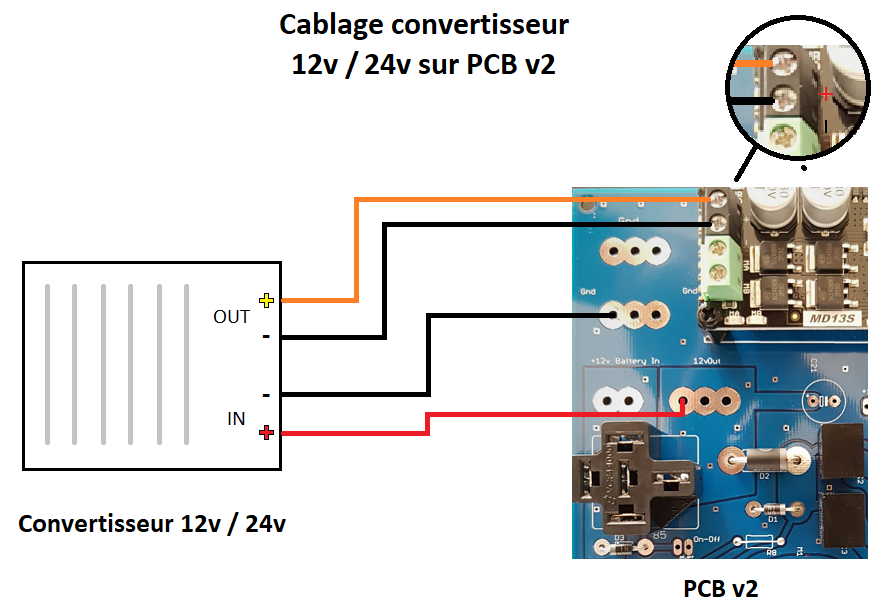

Ci-dessous le câblage à réaliser sur les bornes du PCB v2 (IN régulateur - 12v) et sur le Cytron MD13S (OUT régulateur - 24v) :
